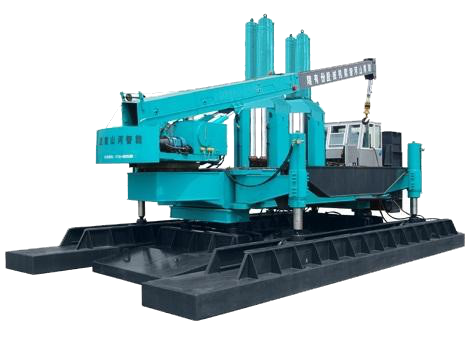

Статическое вдавливание свай при помощи сваевдавливающей установки HUNAN ZYB 360 (СВУ 360)
В отличие от традиционной забивки, погружение свай вдавливанием, особенно в густонаселённой Москве, обладает множеством неоспоримых преимуществ:
- бесшумное погружение свай без вибрации;
- высокая скорость – сокращение времени выполнения работ на 30-40%;
- минимальные требования к подготовке строительной площадки;
- если сравнивать забивку и вдавливание свай – цена вопроса в последнем случае будет ниже – экономия составляет порядка 20%;
- высокая точность - погружение свай вдавливанием производится на строго заданные проектом отметки.
Задавливание свай – это единственный способ установки свай в случаях, не допускающих больших динамических, шумовых и вибрационных воздействий: рядом с ветхими и аварийными постройками, в условиях плотной застройки, в зонах с возможными оползнями, в строительстве подземных дорог и паркингов.
Используемая нами техника:
Для статического вдавливания свай.
1. Гидростатическая самоходная копровая установка СВУ-360 (Хунан) способна производить вдавливание свай сечением от 300мм до 500мм цельной длины до 17 м., с усилием до 360 тонн. - 1 шт.
2. Гидростатическая самоходная копровая установка СВУ-320 (Санвард) способна производить вдавливание свай сечением от 300мм до 500мм цельной длины до 16 м., с усилием до 300 тонн. - 2 шт.
3. Гидростатическая самоходная копровая установка СВУ-240 (Санвард) способна производить вдавливание свай сечением от 300мм до 500мм цельной длины до 16 м., с усилием до 200 тонн. - 2 шт.
Копровые установки для забивки свай.
1. Копровые установки на базе ДЭК-251 с дизель-молотом HD (DD) 35 в количестве - 2 шт. (позволяет производить забивку до 16 м. цельных свай сечением до 400 мм.)
2. Копровые установки на баэе ЭО-5119 с дизель молотом HD 35 в количестве - 2 шт. ( забивка цельных свай до 12 м.)
3. Копровые установки на базе ЭО-5116 с дизель молотом HD 35 в количестве - 2 шт. (забивка цельных свай до 12 м.)
Буровые установки для устройства буронабивных свай
1. Буровая установка BAUER BG-25 - 1 шт. (для устройства буронабивных свай с обсадным столом)
2. Буровая установка MAIT HR 180 - 1 шт. (для устройства буронабивных свай методом CFA (НПШ))
3. Буровая установка JINTAI SD 12 - 1 шт. (для устройства лидерных скважин под защитой обсадных труб)
4. Буровая установка LIEBHERR LRB 255 - 1 шт. (для устройства буронабивных свай под защитой обсадных труб)
5. Буровая установка CASAGRANDE 425 - 1 шт. (для устройства буронабивных свай под защитой обсадных труб)
Стена в грунте
1. Грейферная установка Jintai SG35 (с шириной траншеи 600-1000 мм. и глубиной до 50 метров.) - 1 шт.
Забивка свай железобетонных
Слово "забивка" очень точно соответствует технологии процесса. Ее производят свайными молотами, смонтированными на тяжелую, как правило гусеничную технику (гусеничные краны, троссовые и гидравлические экскаваторы). Стоимость забивки свай (устройства свайного поля) указана в разделе "Цены". Сваи погружают в грунт приложением вертикальной (иногда наклонной) нагрузки. Базовая машину служит для того, чтобы зацепить сваю, поднять ее и завести в молот, двигающийся по направляющей мачты. Дальше молот сбросом ударной части забивает сваю в грунт. Также сваи можно погружать методом вдавливания. Оборудование для вдавливания свай достаточно громоздко, производительность оставляет желать лучшего, однако иногда этот безударный метод просто незаменим. Забивка свай, в тех случаях, когда это возможно, является оптимальным способом погружения свай. Забивка свай осуществляется молотами разных типов с ударной частью весом, обычно 1,8 - 7 тонн. Весь цикл состоит из подтаскивания сваи, ее установки в наголовник, наведении на точку забивки и непосредственно забивки.
Шпунтовые ограждения
При изготовлении шпунтовых ограждений материал выбирается в зависимости от сложности и характера выполняемых работ. Конструкции могут быть постоянными и временными. Они могут быть закреплены различными методами, а также сооружаться на воде и во влагонасыщенных грунтах.
Изготовление шпунтового ограждения и раскрепление котлована обладают рядом преимуществ. Так, сваи способны выдерживать вес до 400 тонн, к тому же при их монтаже отсутствуют сотрясения и вибрации грунта, поэтому работы по установке можно производить неподалеку от эксплуатируемых зданий и сооружений.
Методы погружения шпунта:
- Использование предварительного бурения скважин.
- Забивание с помощью копровых установок.
- Погружение шпунта в предварительно пробуренные и заполненные раствором скважины. Погружение с помощью "завинчивания".
- Вибропогружение
Погружение свай методом вдавливания
Статический способ погружения свай или шпунта обладает наибольшими преимуществами, так как благодаря отсутствию динамических и вибрационных воздействий в конструкциях реконструируемых сооружений исключаются неравномерные осадки, трещины и разрушения, а так же отпадает необходимость армирования сваи, особенно ее головной части. Несущая способность свай погруженных методом вдавливания до 10% выше, чем у забитых свай. Хочется отметить, что наша установка способна задавливать сваи цельной длины до 16м (только центральным копром).
Погружение железобетонных свай, шпунтов и труб методом статического вдавливания
Одно из основных направлений работы нашей компании - устройство свайных полей, оснований и свайных фундаментов по самой современной высокоскоростной технологии статического вдавливания свай. Погружение свай методом статического вдавливания заключается в погружении готовых цельных или сборных, железобетонных или стальных элементов (свай, труб, шпунтов) в грунт специальными самоходными машинами (СВУ). Наши установки способны статически, с использованием собственного веса и дополнительных пригрузов, передавать вдавливающую нагрузку, необходимую для прорезания сваей плотных слоев грунта и достижения требуемой несущей способности, непосредственно на тело сваи.
Наши машины эффективно работают с железобетонными сваями квадратного и трапециевидного сечения – 300х300, 350х350 и 400х400мм, погружая в смену до 30 свай в смену без предварительного лидерного бурения.
Сборные железобетонные сваи, изготавливаемые на заводах, имеют определенные преимущества по сравнению с монолитными, устраиваемыми на месте. Прежде всего, это относится к надежности и качеству материала ствола.
С другой стороны, процесс погружения сборных свай забивкой или с помощью вибропогружателей неизбежно связан с возникновением и распространением в окружающем грунтовом массиве динамических воздействий.
Технология погружения железобетонных свай, шпунтов и труб методом статического вдавливания состоит из следующих этапов:
Подготовительный:
На этом этапе инженерами нашей компании разрабатывается и согласовывается с Заказчиком проект производства работ, включающий график производства работ по погружению свай и проведению статических испытаний, программа проведения статических испытаний, график поставки свайных элементов, схемы движения СВУ, требования к месторасположению и обустройству котлованов, складов временного хранения и базирования, проездов и подъездных путей.
Параллельно с мобилизацией СВУ и другой спец.техники на объект производится приемка и инженерная подготовка строительной площадки, а именно: геодезическая основа строитеьства, прием-передача основных осей и реперов зданий, устройство временных технологических дорог и монтажных проездов, устройство стройплощадок и площадок для складирования элементов свай, завоз и размещение мобильных (инвентарных) зданий и сооружений.
Перед началом производства работ выполняется подготовка площадки строительства. В большинстве случаев достаточно выполнить черновое выравнивание, так как СВУ успешно работают на уклонах и додавливают сваи до проектной отметки на глубину до 3 м прямо с поверхности земли. В случае необходимости устраивается котлован, размеры которого больше размера здания на технологическую ширину (1-3м), необходимую для погружения угловых свай и крайних свай, располагающихся возле бровки котлована. Вдоль площадки производства работ выполняются жесткие щебеночные основания для складирования свай, размеры которых зависят от количества свай по проекту. Согласно существующим нормам на 1м2 площадки возможно складировать до 1,6м3 свай.
Кроме того, в подготовительным периоде выполняются работы по пробному погружению свай и по статическим испытаниям пробных свай, на основе которых подтверждаются или корректируются проектные решения о допустимой нагрузке на сваю, количестве, длине и сечении применяемых свай, необходимости и глубине лидерного бурения. Сваевдавливающие установки позволяют без труда, с использованием достоинств данной технологии, выполнить статические испытания за счет своей точности погружения и наличия в кабине оператора СВУ приборов для контроля усилия вдавливания по всей длине погружаемого элемента. Кроме того, согласно требованиям ГОСТ, коэффициент надежности при статических испытаниях на 16% меньше, чем при динамических.
Производственный:
Технологический цикл вдавливания свай включает следующие операции: установка сваевдавливающей машины на точку вдавливания; загрузка сваевдавливающей машины таррироваными грузами; строповка, подъем и загрузка погружаемых элементов в оголовник копровой мачты СВУ; выравнивание установки гидроцилиндрами и центрирование сваи; вдавливание; переезд сваевдавливающей машины на отметку проектного положения следующей сваи. Сам процесс погружения свай и шпунтов выполняется СВУ путем использованием системы полистпастов, передающих вертикальную вдавливающую нагрузку на тело сваи.
При работе СВУ усилие вдавливания бесступенчато регулируется оператором машины в диапазоне от 0 до 90 тонн. Кроме того, за счет применения инвентарных пригрузов возможно увеличить или снизить общий вес установки до требуемого проектной документацией значения расчетной нагрузки на сваю.
Давление в системе при погружении свай непрерывно контролируется машинистом установки с помощью тарированного прибора, установленного в поле зрения оператора. Данная система позволяет использовать такие преимущества технологии вдавливания, как:
возможность погружения свай строго до заданного проектом усилия (отказа);
недопущение разрушения сваи по материалу, что часто происходит при погружении свай методом забивки;
своевременное информирование и оперативное реагирование в случае попадания свай на линзы слабого грунта, что при производстве свай по другим технологиям выявляется только по при выполнении контрольных испытаний свай по окончании производства работ и приводит к существенному удорожанию стоимости строительства.
За счет использования в гидравлическом устройстве стола сменных оголовников СВУ погружают сваи следующих сечений: 300х300, 350х350 и 400х400мм., а также сваи и трубы круглого сечения диаметром от 200 до 500 мм.
В настоящее время имеются следующие эффективные конструкции свай, применение которых возможно только методом вдавливания:
чрезвычайно экономичные сваи без поперечного армирования, разработанные в 1960 годах и долго не применявшиеся из-за высокого процента разрушения стволов при забивке;
сваи с переменным сечением по длине, которые особенно эффективны в грунтовых условиях второго типа по просадочности, а также в составе больших групп;
сборные железобетонные составные сваи с безметалльным стыком, которые на 10% экономичнее традиционных;
сваи без острия, с минимальным продольным армированием, изготовленные безопалубочным методом из тяжелого бетона, которые на 25% более экономичны, чем изготовленные традиционными методами.
Кроме того, сваевдавливающие машины, используемые нашей компанией, самостоятельно оперативно передвигаются по строительной площадке.Очевидно, что применяемая нашей компанией технология погружения свай методом вдавливания является безусловным лидером в свайном фундаментостроении по качеству, надежности и скорости производства работ.
Сдаточный:
По окончании производства работ специалисты нашей компании производят контрольную геодезическую съемку всего свайного поля, выполняют исполнительную схему в системе AutoCad, формирую и сдают Заказчику комплект качественной исполнительной документации в полном соответствии с действующими строительными нормами и правилами. В составе исполнительной документации мы передаем Заказчику журнал, где зафиксированы все требуемые показатели качества, и кроме этого, в журнале по каждой свае указано реальное усилие вдавливания, позволяющее получить полную картину выполненных работ и зафиксировать абсолютное качество свайного поля (основания).
